‌英特尔先进封装技术获业界青睐

　　尽管在芯片制造领域可能暂时落后，但英特尔在先进封装技术方面展现出强大竞争力。该公司的EMIB(嵌入式多芯片互连桥)和Foveros先进封装解决方案，目前已被视为台积电产品的可行替代品。

　　随着高性能计算成为行业标配，市场对强大计算方案的需求增速已超越摩尔定律的限制。为满足这一需求，AMD和英伟达等行业巨头纷纷采用先进封装技术，通过将多个芯片集成至单个封装内，实现芯片密度与平台性能的双重提升。

　　‌行业巨头积极布局‌

　　最新招聘信息显示，高通和苹果正在积极招募掌握英特尔EMIB技术的专业人才。苹果公司在其招聘公告中明确要求应聘者需具备"CoWoS、EMIB、SoIC和PoP等先进封装技术"的实战经验。同样，高通在数据中心业务部门的招聘中，也将熟悉英特尔EMIB技术作为核心要求，凸显出该领域人才的迫切需求。

　　‌技术优势解析‌

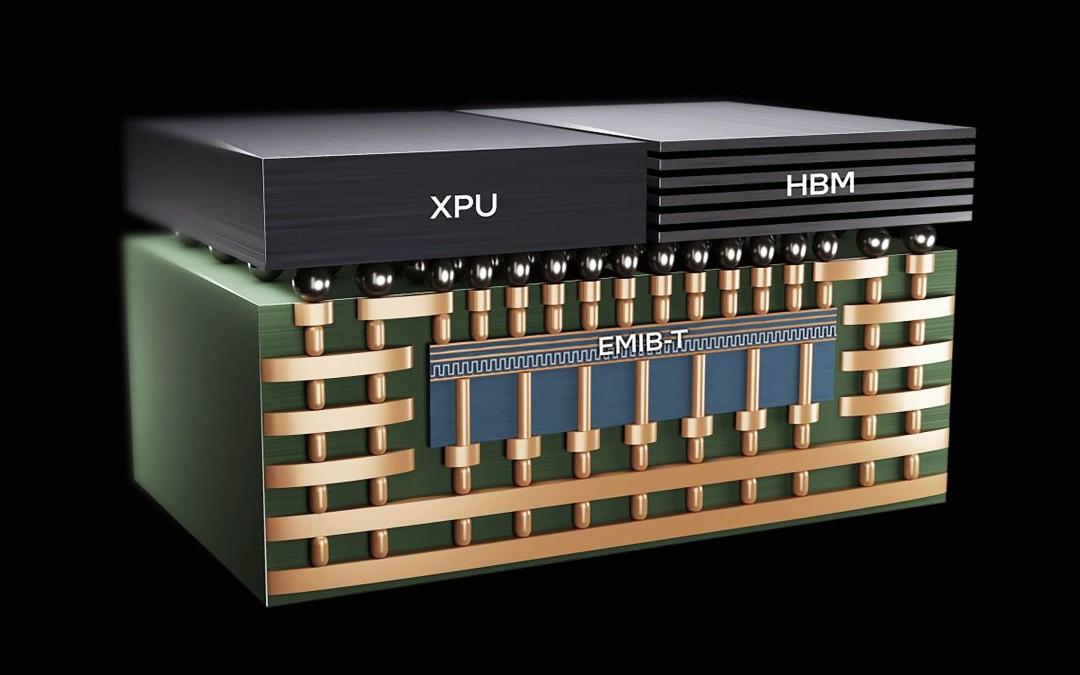

　　英特尔EMIB技术采用小型嵌入式硅桥，将多个芯片组连接至单一封装内部。这种技术路径相比台积电的CoWoS方案，无需使用大型中介层，在技术上更具可行性。基于EMIB技术平台，英特尔还推出了业界领先的Foveros Direct 3D封装解决方案，该技术通过TSV(硅通孔)实现在基片上的芯片堆叠，被认为是行业最受推崇的封装技术之一。

　　‌市场前景展望‌

　　英特尔对其先进封装解决方案充满信心，这不仅源于技术层面的优势，更考虑到台积电当前面临的产能瓶颈。由于英伟达和AMD等企业的订单量激增，这家台湾巨头在满足新客户需求方面存在优先级限制。行业领袖英伟达首席执行官黄仁勋也已公开表达对英特尔Foveros技术的赞赏，预示着该技术在市场中拥有良好的发展前景。

　　当前业内对英特尔先进封装解决方案表现出的浓厚兴趣，虽不能直接证明这些技术将被采用，但确实表明相关方案正获得业界广泛认可。
